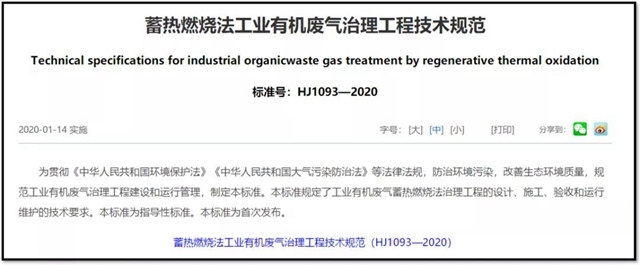

2020年1月14日，生態環境部發布了一個重磅的行業技術規范，即批準《燃燒法工業有機廢氣治理工程技術規范》為國家環境保護標準，并予發布，標準編號為HJ1093-2020。
該標準與《揮發性有機物污染防治技術政策》、《吸附法工業有機廢氣治理工程技術規范》、《催化燃燒法工業有機廢氣治理工程技術規范》共同構建了我國現行揮發性有機物污染防治技術體系，可為工業源VOCs污染防治提供了重要的設計參考和技術支持，支撐VOCs污染治理減排。來一個干貨技術問題：RTO系統氣耗量如何計算？
步: 會計算熱效率和進出口溫差

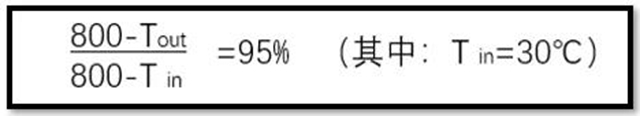

假設RTO爐膛內的均溫為800℃，RTO進口溫度為30℃，RTO熱效率≥95%，計算RTO出口溫度及進出口溫差，即：
計算得出出口的廢氣溫度為68.5℃，即溫差△T=38.5℃。
步: 計算氣耗量，以計算RTO系統空車運行的工況為例
RTO系統排放的熱量散失的途徑為廢氣帶走的熱量和RTO系統表面散熱。因系統排放的熱量中系統表面散熱遠小于廢氣帶走的熱量。故理論計算中RTO系統的表面散熱可以忽略不計。即我們假設工況為：
一套2萬風量的的三床式RTO，入口溫度為30℃，設計熱效率≥95%，爐膛平均溫度為800℃，氣熱值為36000kJ/Nm³。計算空車運行狀態的氣耗量即計算沒有VOCs進入時的氣空燒的耗量。

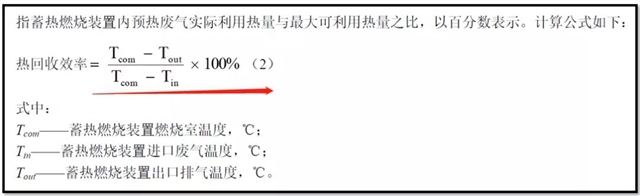

依照公式：
即RTO焚燒系統空車運行時的熱量需求為：
Q熱量=1.005×1.293×20000×38.5=1000588kJ/h;
計算得出氣的耗量為：
V氣=1000588÷36000=27.79Nm³/h。
(2)(2).png){kind=small}
